一、概述：

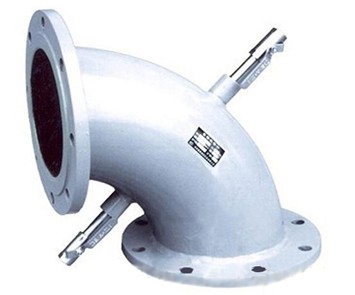

本公司生產的彎管流量計屬于差壓式流量測量系統，是利用流體離心力原理測量管道內介質流量的儀表，可用于測量氣體（焦爐煤氣、高爐煤氣等干濕氣體），蒸汽，液體各種介質。彎管流量計由傳感器、轉換器、差壓變送器及一些管道閥門組成，當流量測量需要溫度、壓力補償時還應配備壓力變送器、溫度變送器。

彎管流量計測量范圍寬，重現性精度高，無附加壓力損失，現場免維護，運行費用低，可實現溫壓實時補償。

S型傳感器可以在任意的直管段上安裝，無需裝在自然轉彎處。傳感器處的取壓孔直徑大，不易堵塞，特別適合測量不純凈的介質。

二、特點：

1、結構簡單，無插入節流件，無附加阻力損失。

2、耐磨，使用壽命長，準確度高。

3、安裝方便，長時間運行免維修。

4、適應性強，測量范圍寬，不受現場高溫、粉塵、潮濕、電磁場等因素影響，可在復雜的環境中工作。

5、對于直管段的要求較低，只要能滿足前5D(彎管內徑D)后2D，就可獲得足夠的測量準確度。

三、安裝示意圖：

安裝要求:

1.引壓管外弧為正壓側，接差壓變送器H端(高壓端)，內弧為負壓側，接差壓變送器L端(低壓端)。

2.彎管傳感器的直管段要求為前5D后2D。

3.引壓管水平部分應向下保持1/10的傾斜。

4.高低壓側引壓管應保持在同一高度，并盡量并攏在一起平行走管。為防止兩側引壓管內出現溫差或引壓管內水發生凍結，必要時還應采取保溫，伴熱等措施。

5.原則上變送器的位置低于引壓閥。

6.引壓管較長時，應固定在支架上，以防止振動。

7.引壓管布置可根據現場情況實際布管，不用完全安裝示意圖。

8.冬季注意保溫伴熱，當儀表停止使用時，要排空導壓管中的水防止凍壞差壓變送器膜盒。

四、管流量計配置表：
