| 產品服務： | 智瑞 | ||
|---|---|---|---|
| 產品型號： | HVZR | ||
| 產品規格： | |||
| 產品品牌： | 智瑞科技 | ||
| 所 在 地： | 江蘇省淮安市 | ||
| 產品單價： | 計量單位： | ||
| 供貨總量： | 最小訂量： | ||
| 更新時間： | 2025-11-05 | 有 效 期： | 2026-01-27 |
| 瀏覽次數： | 31866 | ||
| 企業名稱： | 江蘇智瑞科技有限公司 |
|---|---|
| 經營模式： | 生產加工 |
| 企業主頁： | http://www.zhiruigroup.com/ |
| 聯 系 人： | 嚴華 |
| 電 話： | 86-0517-86918028 |
| 傳 真： | 86-- |
| 郵 箱： | |
| 郵 編： | |
| 地 址： | 江蘇省淮安市 江蘇省金湖縣工業園區智瑞科技園 |
一、產品概述：
不銹鋼橢圓齒輪流量計是用于對管道中液體流量進行連續測量的高精度計量儀表。它具有量程范圍大、壓力損失小、粘度適應性強，能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點，是容積式流量計的代表產品。

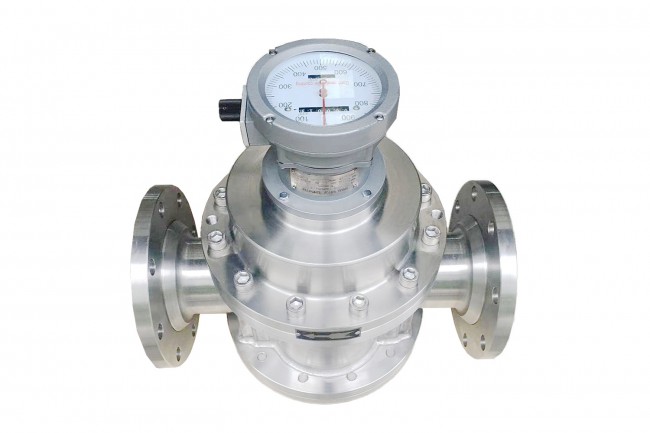

HVZR系列不銹鋼橢圓齒輪流量計，裝有現場指針顯示、字輪累計計數裝置，可以直接顯示流經管道內的液體累積流量。特別適用于成品油品介質的計量。廣泛用于石油、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的無腐蝕介質的流量計量。
二、工作原理:
橢圓齒輪流量計由流量變送器和計數機構組成。變送器的主要部分是由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構，計數器和電脈沖發信器等部件。
計量室內主要有一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經初月形空腔計量后送到出口處，每轉流過的液體量是圖中新月腔的四倍，由密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，通過指針顯示和字輪累積，即可知道通過管道中的液體總量。
三、主要技術參數:
1、主要構件材料及公稱壓力：
型號 | 殼體 | 前蓋 | 后蓋 | 蓋板 | 橢圓齒輪 | 軸 | 軸套 | 公稱壓力 | |
HVZR-A | 不銹鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 含油青銅 滾動軸承 | 1.6（MPa） | |
工程材料 | |||||||||
2、準確度等級0.5級，0.2級(一般介質溫度在-10℃～+60℃)。
3、使用介質溫度：（環境溫度可-10℃～+60℃）。
-10℃～+60℃；在高溫調整下，加高溫散熱筒可達60℃～200℃。
4、遠傳顯示現場防爆等級：ExiaⅡCT5，dⅡBT4。
5、流量范圍如下：
型號 | 公稱 通徑 | 被測液體粘度 mPa.s | |||||||
0.3～0.8 | 0.8～2 | 2～200 | 200～1000 | 1000～2000 | |||||
HVZR-10 | 10 | 0.2-0.5 | 0.12-0.5 | 0.08-0.5 | 0.08-0.5 | 0.05-0.5 | 0.06-0.3 | 0.03-0.3 | 0.03-0.2 |
HVZR-15 | 15 | 0.75-1.5 | 0.5～1.5 | 0.3-1.5 | 0.3-1.5 | 0.15-1.5 0.3-3 | 0.2-1.0 | 0.1-1.05 | 0.07-0.75 |
HVZR-20 | 20 | 1.5-3 | 1-3 | 0.5-3 | 0.5-3 | 0.3-3 1.5-15 | 0.4-2.1 | 0.2-2.1 | 0.15-1.5 |
HVZR-25 | 25 | 3-6 | 2-6 | 1-6 | 1-6 | 0.6-6 1.56-15 | 0.8-4.2 | 0.4-4.2 | 0.3-3 |
HVZR-40 | 40 | 7.5-15 | 5-15 | 2.5-15 | 2.5-15 | 1.5-15 | 2.1-10.5 | 1.0-10.5 | 0.7-7.5 |
HVZR-50 （Ⅱ） | 50 | 8-24 | 8-24 | 4.8-24 | 4.8-24 | 2.4-24 | 2.4-16.8 | 1.6-16.8 | 1.2-12 |
HVZR- 65 （Ⅱ） | 65 | 20-40 | 15-40 | 8-40 | 8-40 | 4-40 | 5.6-28 | 2.8-28 | 2-20 |
HVZR-80 （Ⅱ） | 80 | 30-60 | 20-60 | 12-60 | 12-60 | 6-60 | 8.4-42 | 4.2-42 | 3-30 |
HVZR-100 （Ⅱ）（Ⅱ） （Ⅱ）（Ⅱ） （Ⅱ） | 100 | 50-100 | 34-100 | 20-100 | 20-100 | 10-100 | 14-70 | 6-70 | 5-50 |
HVZR-150 | 150 | 95-190 | 64-190 | 38-190 | 38-190 | 19-190 | 26.6-133 | 13.3-133 | 9.5-95 |
HVZR-200 | 200 | 170-340 | 114-340 | 56-340 | 56-340 | 34-340 | 47.6-238 | 23.8-238 | 17-170 |
準確度 等級制 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.5 | |
注1：當被測液體溫度高于80℃時，流量計的最大流量為流量計原最大流量的90\%，最小流量應是原流量計最小流量的120\%。
注2：當被測液體粘度高于2000mPa.s時，請咨詢訂貨。
6、參數：
公稱通徑 | 流量范圍 | 輸出信號 | 輸出信號 | 輸出信號 | ||
一般粘度 | GF型 | FX型（GF） | MF-Ⅰ型 | |||
2～200mPas | L/P | P/S | L/P | P/S | ||
10 | 0.05～0.5 | 0.00171 | 81.22 | 0.000425 | 327 | 4～20mA |
15 | 0.15～1.5 | 0.00598 | 69.63 | 0.0015 | 277.7 | 4～20mA |
20 | 0.3～3 | 0.012176 | 68.44 | 0.0015 | 555.5 | 4～20mA |
25 | 0.6～6 | 0.011936 | 140 | 0.003 | 555.5 | 4～20mA |
40 | 1.5～15 | 0.0330556 | 126 | 0.0078 | 534.2 | 4～20mA |
四、產品選型：
類型 代號 | 專用 標志 | 材料 | 公稱 通徑 | 改型 | 公稱 壓力 | 計數器 | 發信器 | 精度 | 說明 | |
殼體 | 轉子 | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
HVZR- | 橢圓齒輪流量計 | |||||||||
N | 高粘度液體流量計 | |||||||||
T1、2 | 高溫帶散熱筒（1長2短） | |||||||||
Q | 計量汽油流量計 | |||||||||
A | 鑄鐵流量計 | |||||||||
A | 材質為鑄鐵 | |||||||||
Z | 材質為工程材料 | |||||||||
10 | 公稱通徑為10 mm | |||||||||
… | …… | |||||||||
200 | 公稱通徑為200 mm | |||||||||
Ⅱ | 改進優選產品 | |||||||||
2/ | 1.6 MPa | |||||||||
3/ | 2.5 MPa | |||||||||
4/ | 4.0 MPa | |||||||||
6/ | 6.4 MPa | |||||||||
A、A1 | 用于DN40以下計數器 | |||||||||
A5、J1 | 用于DN50以上計數器 | |||||||||
BELZ | 數顯電子計數器 | |||||||||
A6、Z、 | 回零計數器 | |||||||||
FX | 用于13型灌裝流量計 | |||||||||
| 12V三線制光電發信器 | |||||||||
GF-Ⅱ | 24V三線制光電發信器 | |||||||||
MF- | 4-20mA模擬量輸發信器 | |||||||||
J | 高精度流量計 | |||||||||
