LSAP-G72/18/8400雷士管材型超聲波清洗機

制造標準

1)      所有設備均為全新設備

2)      在同一設備必須滿足多個系列內不同產品號零件清洗的要求，且切換方便、快捷；

3)      清洗過程中，不能造成零件的任何損壞；

4)      設備必須滿足設計節拍要求；

5)      機械表面涂裝部分，平整，光滑，箱體及容器不能有任何腐蝕；

6)      選用清洗媒介要符合環保及工業安全要求；

7)      電氣控制采用三相五線制，要有過流，過壓保護，須配有保護接地；

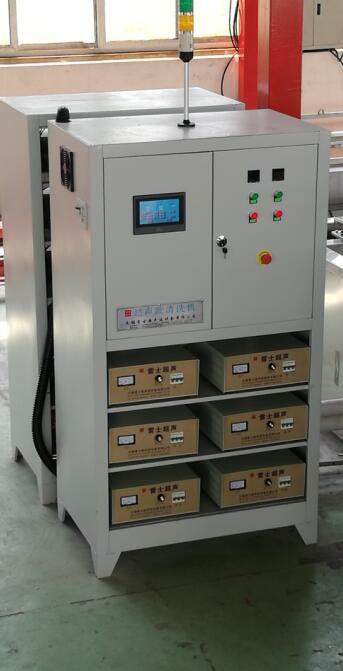

8)      控制柜內設照明系統，預留220V的電源插座，且有控制柜門保護系統；

9)      控制系統采用正泰產品，控制電源要求采用220伏電源，不能采用多種控制電源；

10)  控制柜具有防水、防塵機構，散熱結構，門上的密封耐油

11)  接線端子符合GB4206(電線接線端子的識別和字母數字符號標志接線端子的通則)的規定

12)  指示燈和按鈕選擇開關的顏色應符合GB2682(電工成套裝置中指示燈和按鈕的顏色)規定

13)  電氣按GB4064《電氣設備安全設計導則》和GB50150《電氣設備交換試驗標準》規定

14)  電纜的走線和氣管的走線必須走線槽

15)  設備維護/維修方便，整條線應使用可靠，易于維護，故障率低，各種元件應盡可能采用通用、可靠且易得到配件的進口元器件

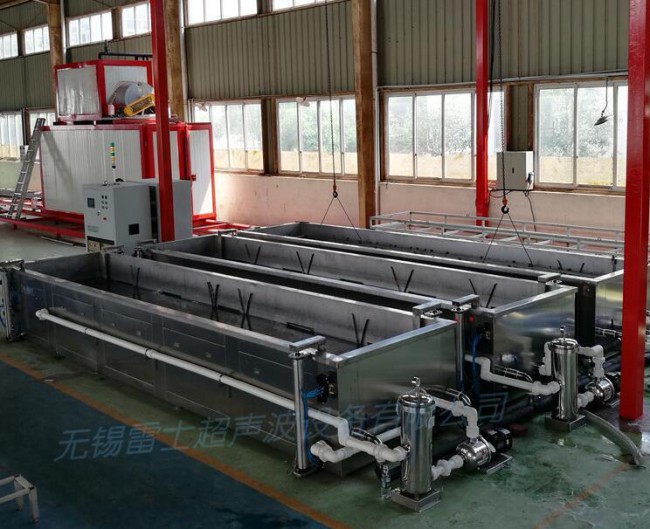

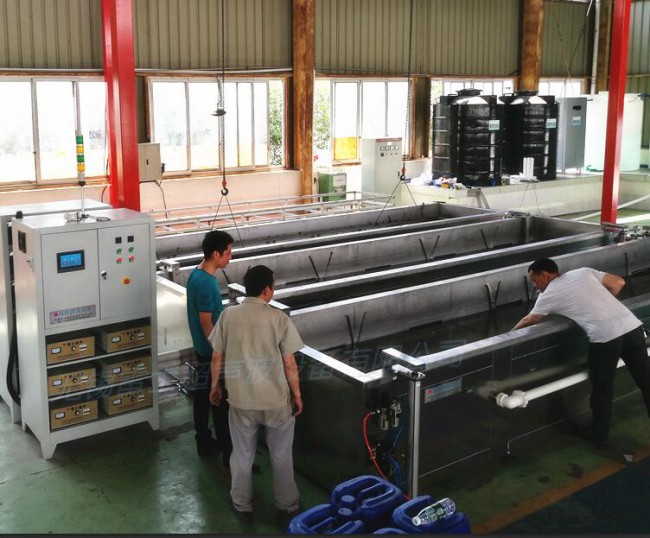

設備參數及構造

（1）    型號：LSAP-G72/18/8400

（2）    超聲清洗槽尺寸：   6000*1200*440mm

（3）    超聲漂洗槽尺寸：   6000*1200*440mm

（4）    外形尺寸：         6200*1400*500mm

（5）    電熱功率：         清洗槽3*10kw，漂洗槽3*10kw

（6）    溫控范圍：         0-100℃

（7）    水泵功率：         2.2kw

（8）    輸入電壓：         AC380V

（9）    排液形式：         手動啟閉，2吋排水閥

（10）材質：不銹鋼304 2B

操作說明

  1 .往清洗槽和漂洗槽里加水，加的水最少要浸沒加熱管。打開電源總開關柜里的超聲開關，加熱開關，噴淋開關都要打開。手動開啟加熱，設定好所需工作溫度。

  2 .觸屏畫面調到參數設定畫面，設定各項工作參數。

3 .觸屏畫面調到主畫面，打開氣路開關，連續快速按下手動上和手動下看看每個氣缸是不是都有動作要反復幾次，移動距離不能大。要是有一個汽缸不動的話，按一下所對應每個槽的停止按鈕，電磁閥都有手動調節上下按鈕，上下反復多調幾次，移動距離不能大，每個汽缸都調到差不多一樣高。

  4 .按一下手動上，等汽缸升起后，把料放好，再按一下啟動，即可按照設定的時間自動完成清洗過程。

  5 .當按下停止按鈕和急停按鈕后，排除故障后，急停按鈕需手動拔出，加熱需再次手動開啟。

6 .手動操作，可以手動操作，手動灌水，手動超聲，手動上，手動下。當進行任意一個手動操作時，它會推出自動運行狀態。

附加說明

1.循環過濾裝置，過濾溶劑清洗后產生的雜質，使清洗液保持相對清潔，避免洗下的污漬從新附著，并促使槽內水流相對流動，易于管內污物流出起到輔助作用，受槽體所限過濾裝置外置。

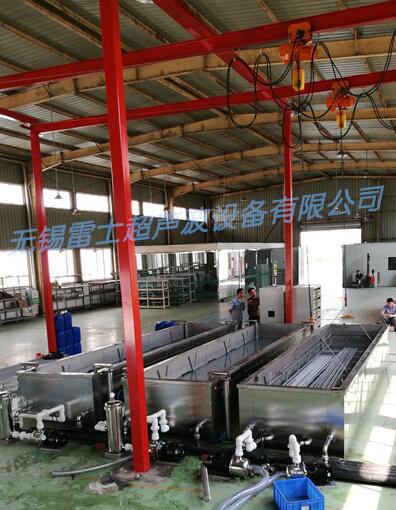

2.設計上下抬升裝置，管材在超聲中清洗一段時間后,管內會積臟水，氣缸頂起清洗籃兩端,將管件全部抬出水面，且一端略高，將管內臟水以重力傾出，再放回水中，將相對干凈的水自然灌入，反復灌沖，達到清洗目的。

3.噴淋漂洗使用時，將管材平鋪于斜面擺架上，針對貴司管材直徑細，斜架上端布置高密度噴頭，以保證沒跟管材內部都能噴到水。斜面傾角20度。利于瀝水。選用高壓噴淋泵，大功率長時間噴淋作業。可以抽取槽內水沖洗，也可以接外水沖洗。整機設有排水口，也可借助高壓泵排水。整體管材選用均為2寸不銹鋼管材。
