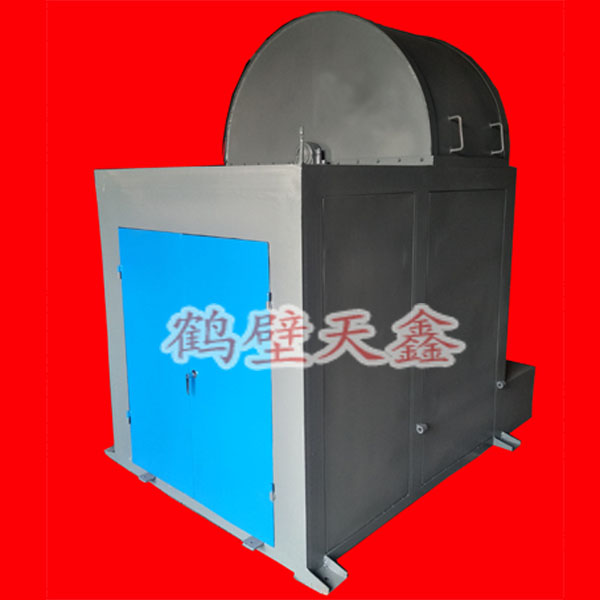

TXSJZG-1A燒結礦球團礦轉鼓、鼓后一體機



TX SJZG-1A燒結礦球團礦轉鼓、鼓后一體機是按照GB/T2 4531-2009燒結礦和球團礦-轉鼓強度的測定方法設計制造的新型環保檢測產品。用于測定燒結礦和球團礦轉鼓指數和抗磨指數方法，檢驗燒結礦和球團礦的抗沖擊性和耐磨性。檢驗方法適用于高爐用的燒結礦和球團礦，檢驗常溫下上述的機械強度。

 TXSJZG-1A燒結礦球團礦轉鼓、鼓后一體機技術參數：





型   號	TXSJZG-1A	轉鼓內徑	1000±5mm
轉鼓內寬度	500±5mm	轉鼓壁厚	≮5mm
提升板	2塊	試樣粒度	10-40mm
試樣重量	15kg	轉鼓轉速	25±1r/min
轉鼓功率	1.5kw	篩板面積	500x800mm
最大傾角	45°	試驗周期	30次/90s
鼓后篩功率	0.75kw	總功率	2.25kw
設備重量	約1000kg	外形尺寸	1900x1560x2100mm



本轉鼓一體機為環保型，是在原轉鼓的基礎上加裝了全密封裝置，并預留吸除塵接口，可將鼓后篩推入轉鼓內進行篩分，可大幅度改善操作環境及操作條件，并可減輕工人勞動強度，是各燒結廠、球團廠、鋼鐵公司檢測燒結礦、球團礦強度的必備檢測設備。



TXSJZG-1A燒結礦球團礦轉鼓、鼓后一體機使用、維修和注意事項

轉鼓機主要由機架、轉筒、減速系統、放料系統、控制裝置、防塵等部分組成。機架部分由優質鋼材焊接而成，主要起到支撐、密封環保作用。轉鼓筒由優質鋼板卷制而成，通過兩端半軸、軸承、軸承座安放于機架上，形成一個回轉的筒體。物料放入轉筒內轉動時，物料隨之滾動，在鋼板筋的作用下，被拋下自碰破碎。達到預置數后，轉筒停止轉動，物料從料口放出，放入鼓后篩內然后啟動鼓后篩進行篩分，達到預置時間后篩分完成，儀表自動斷電，打開室門拉出鼓后篩取出樣品完成一個試驗周期。

轉鼓機和鼓后篩減速系統：由電機、聯軸器、蝸輪減速機等組成。起到帶動轉筒和篩體恒定運轉。減速系統配有手動調整裝置，便于放料。

卸料裝置：轉鼓機達到預置轉數停止后，進入放料工作。因蝸轉減速機有自鎖功能，需人工攪動裝在減速機輸入軸上的手輪，調整到適當位置然后松動壓緊螺栓，掀開料口蓋板，進行卸料工作。



計數裝置：主要起到預置轉數、數字顯示轉數、自動停機的作用。
