1. 主要用途與適用范圍

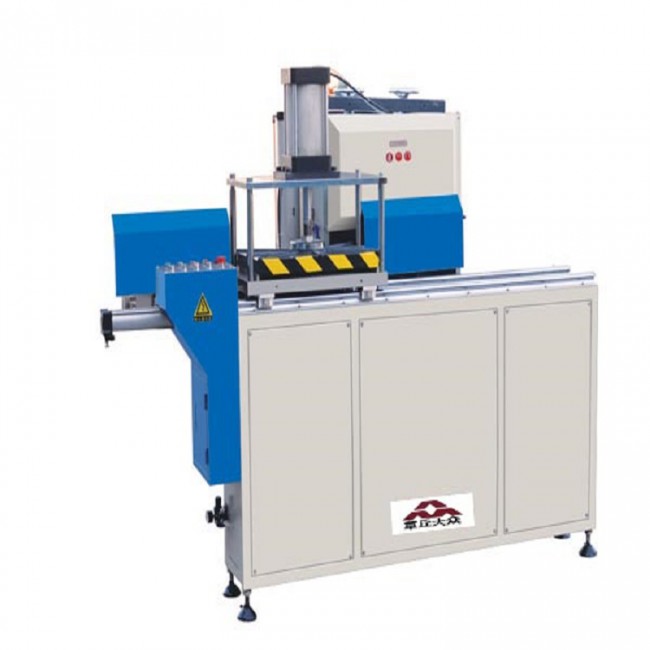

LXDB-250鋁門窗端面銑床是鋁門窗生產的專用設備之一，是用于各種型材端面，太界面的成型加工。如鋁門窗上，下滑的成型加工削邊，開長方形孔等，該設備吸收了柜內同類產品的優點，由我公司精心研制生產的新機型，整機接都緊湊，加工范圍大，操作方便，生產效率高。

2、主要技術參數

.

3.主要結構特點：高級床由圓盤銑恨，刀桿、電動機、調整機構、銑削進給機構，定位機構，壓緊裝置，工作臺，機身，電控系統等組成。

3.1該機采用硬質合金圓盤銑刀，是本公司根據切削要求自制的，也可根據用戶要求設計加工專用銑刀。

3.2刀桿：刀桿將圓盤銑刀和電動機輸出軸連接為一體，電動機通過刀桿直接帶動圓盤銑刀進行銑削。

3.3調整機構：利用高手并，絲杠帶動水平導軌的運動來調整刀片對切削型材的高度和深度的加工。

3.4銑削進給機構：進給系統采用氣液轉換器和無極調速系統，使切削進給更平穩均勻，切削精度和表面質量更好。

3.5氣動控制系統：氣動控制系統實現了工件進與切削進給的連碎程序控制，通過按鈕開關即可完成，工件壓緊-切削進給-工件松開—退出的加工全過程，操作簡單，安全可靠，生產效率高。

3.6壓緊裝置：放置型材的工作臺上有一個直徑為160mm的壓緊氣缸，可實現對型材的夾緊，且穩固可靠。

4、安裝與調整

  4.1安裝：鋁門窗端面銑床，安裝在干燥無粉塵，無腐蝕性氣體，且室內平坦堅硬的水泥地面上。

   4.1.1接地：即可必須接地，地線的截面積為2.5平方毫米，并將其壓在接地標志的螺栓上，接地電阻小于0.1歐姆。

  4.1.2接電：輸入電壓380V，頻率50HZ的電源，并使銑恨的旋向與防護罩上的箭頭方向保持一致。

4.1.3接氣：接通氣源，調整其余昂處理器的減壓閥時期壓力表值為0.5-0.8Mpa。

4.2調整

4.2.1工作臺進給速度的調整：每種工件在消息之前，應注意調整，選擇合適的進給速度以防止銑刀或工件的損傷。工作臺的金額給速度是通過調節單向節流閥加以調整。

4.2.2定位板位置調整：根據工件尺寸調整定位板的位置，是工件貼靠定位板是，正處于待銑削位置。

4.2.3對刀：本機床可根據工件的要求，一次安裝多把銑刀，銑刀的銑削深度和厚度可任意組合，銑刀之間的距離可通過改變墊圈的高度來調整，用戶可根據工件需要加工各不同高度的墊圈，組合好銑刀后，即可根據零件位置高度對刀，對刀時，通過水平和垂直調整手輪，使刀片移動到要求位置進行銑削。
