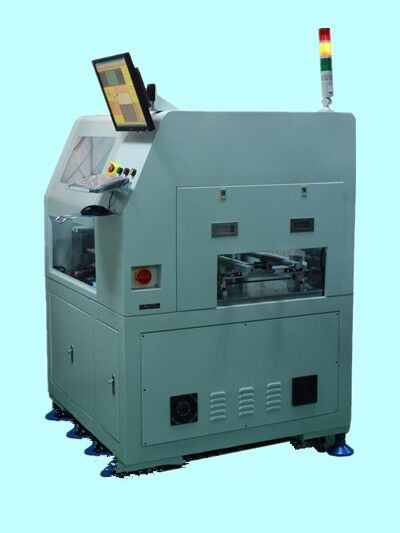

異形零件插件機ST-300

外形尺寸：長900mm*寬900mm*高1650mm

插件種類：2-3種

速度：2000點/小時（插一種元件）

2400點/小時（插2種元件）

換線時間：≤10分鐘

機械手最大行程：R=400mm

可使用最大pcb尺寸：300*230（長*寬）mm

電源：AC220V 50Hz

氣源：0.5MPa

元件來料方式：散裝或者編帶

元件拾取方式：根據元件的外形特征考慮用夾子夾取的方式。

插件頭抓取數量：4PCS（2種元件）

插入元件對象：根據要求定制

插件機設備特點：

在線式，單機臺獨立控制，滿足生產節拍

全自動模式下，工作人員只需巡回觀察

采用機械手進行異型元件插裝，占地空間小，效率高

傳送線寬及輸送流向可調節以適用于不同寬度的pcb板

Pcb基準點視覺自動校正

帶插裝力保護功能

無聊傳輸裝置可擴展至滿足4種不同種類的異型件

封閉設計保證最高安全保護等級

完善的人機工程及操作安全防護，故障報警

采用優質元器件，保證設備運行的可靠性
