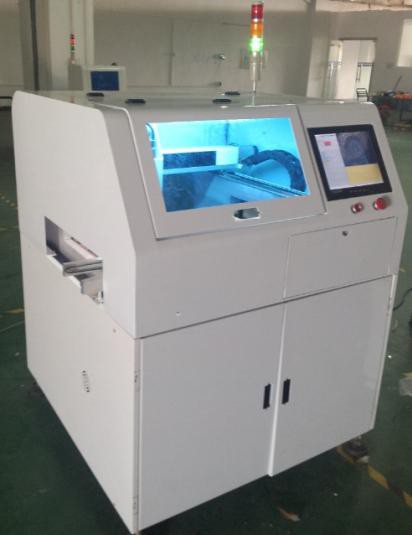

視覺貼標機_PCB板貼標機_多功能PC板貼標簽機_DJ-321C

視覺貼標機|PCB板貼標機|多功能PC板貼標簽機|DJ-321C

技術參數

定位精度                                     ±0.05mm

貼標精度                                     ±0.1mm

控制軸數                                     3 軸(X, Y, Z,U)

吸嘴                                         1 個

供料器                                       1 個

行程                                         （可以定制）

最大驅動速度                                  X, Y:1000mm/sec, Z: 500mm/sec

最大標簽                                     （可以定制尺寸）

貼標速度                                     <2S/PCS （可以定制）

取標方式                                     真空吸取

真空檢測                                     SMC 真空度檢測

貼標重復精度                                 0.1mm

 操作方式                                    TFT Monitor+Keyboard+Mouse

傳輸方式                                     左到右

PCB                                          上／下料 在線

電源規格                                     2phase AC220V 50Hz / 60Hz;

空壓                                         5 kg/cm2

雙CCD                                        〈1000sm

U抽旋轉                                      360度角旋轉

二 功能特點

     1 智能控制，自動定位校正系統， 移動路徑有實時顯示和模似路線跟蹤。機器本身有掃描條碼和二維碼功能，方便工廠跟蹤產品實時流向，進入客戶ERP系統，節省人力物力，從而達到節約開支的目的。

     2 操作簡單，方便區塊程式和單步程式編輯及修改 ，

     3 功能強大，具有故障報警功能~ 生產計數功能~參數設置保護功能~方便生產管理

     4 透明的安全門設計 ，是加工一目了然，有急停預防加工時的意外，提供一個安全檢查的操

 設備清單

  1 Hardware(硬件）

導軌                HWIN進口直線導軌

絲桿                HWIN進口研磨絲桿

電機                Panasomic MINS--A5T/YIXIN系列私服

運動控制卡          HFC PCI 9014

轉接卡              HT-B01型

顯示器

2（軟件）

 控制系統           自主研發伺服驅動控制系統

 編程                在線方式

一、貼標流程說明:

?步驟1.照點取標

?步驟2.CCD照標校正角度

?步驟3.貼標到指定位置

二、自動裝配的實現方式和過程

u送料方式：

1、供標方式是我廠方提供，PCB送料分三種，〈1〉接流水線?！?/span>2〉上/下料機，〈3〉人工放板

2、PCB送料分三種〈1〉接流水線。〈2〉上/下料機，〈3〉人工放板

圖片說明

三、功能特點

1、配置高像素CCD放大鏡頭，輔助程式示教及編輯功能，精度更高更精確，圖像更清晰。方便區塊程式和單步程式編輯及修改；

2、智能控制，自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，貼標精度更高；

3、調整簡單，設計10個取標位自由調整取標位置，不同產品之間的轉換變得簡單、省時；

4、應用靈活，可離線生產或接流水線生產，生產現場布局簡單；

5、功能強大，具有故障報警功能、生產計數功能、參數設置保護功能、方便生產管理；

6、透明的安全門設計，使加工過程一目了然，有急停預防加工時的意外，提供一個安全檢查的操作環境；

工作原理

*核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過系統處理后，在適當時刻送出標簽貼附在產品設定位置上，一張標簽的貼附動作完成。

*操作過程：放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>收集已貼標產品。
